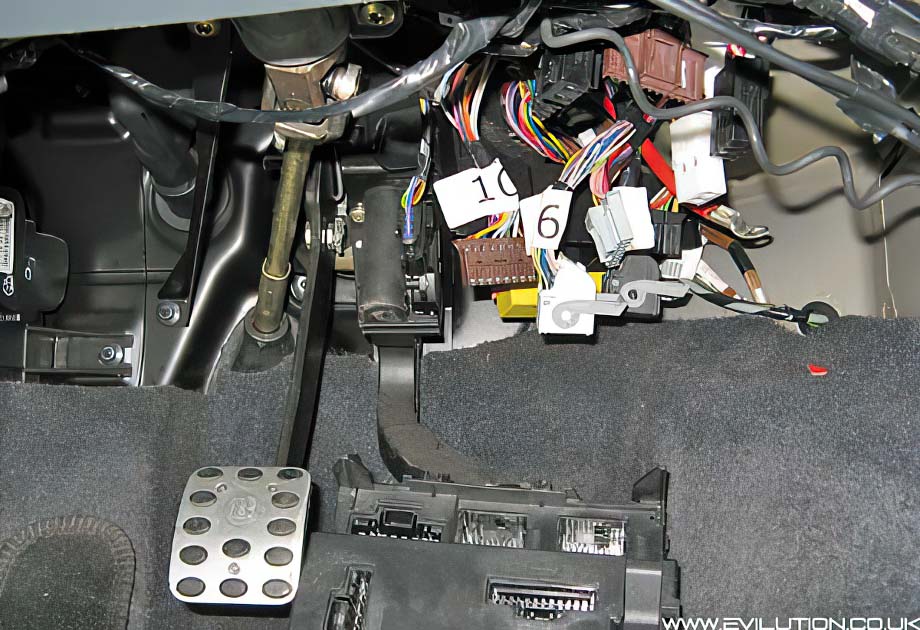

SAM ünitesini araçtan sökün. Tüm soketler farklı olsa da kabloları çıkarttığınız yere göre numaralandırabilirsiniz.

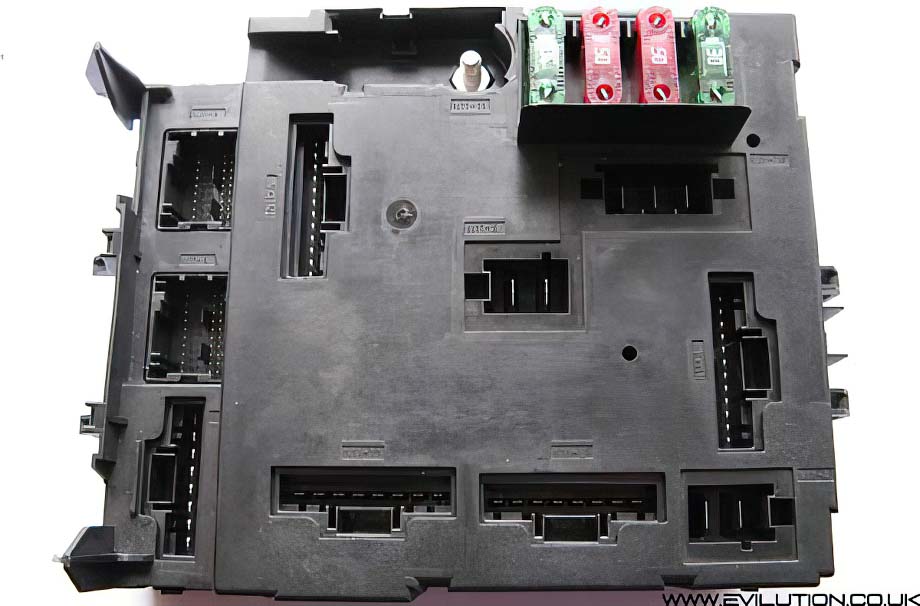

Aşağıdaki fotoğrafta SAM ünitesini üstten görüyorsunuz. İçini açabilmek için üstteki dört büyük sigortayı sökmelisiniz.

SAM ünitesini ters çevirip buradaki 3 Torx10 vidayı çıkarın. Diğer sigortaları sökmenize gerek yoktur.

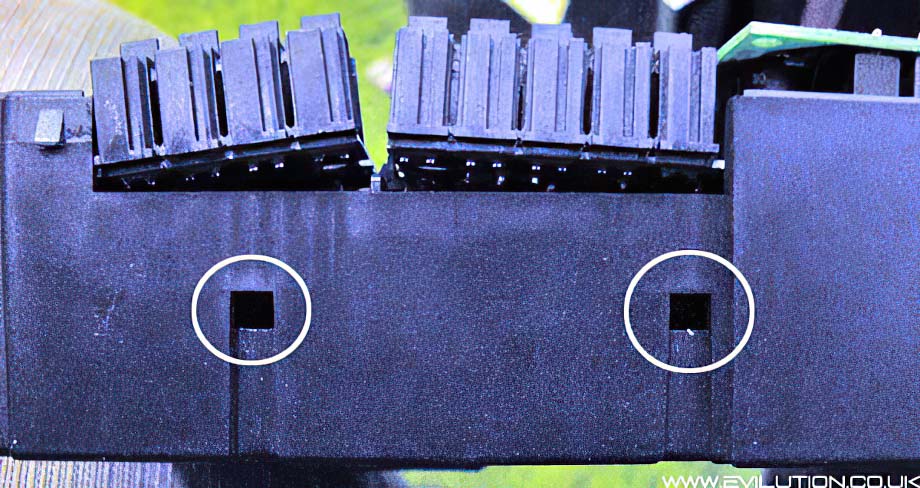

Çerçeve boyunca 10 tane klips vardır, hepsini açın.

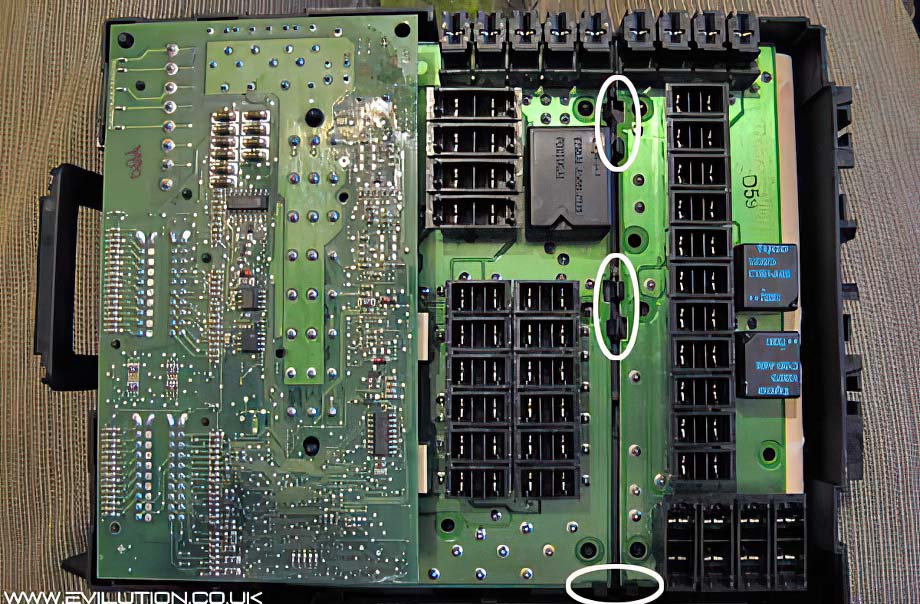

Üst kapağı kaldırın. Yuvarlak içine alınmış bölgelerde başka klipsler de göreceksiniz, bunları da açın.

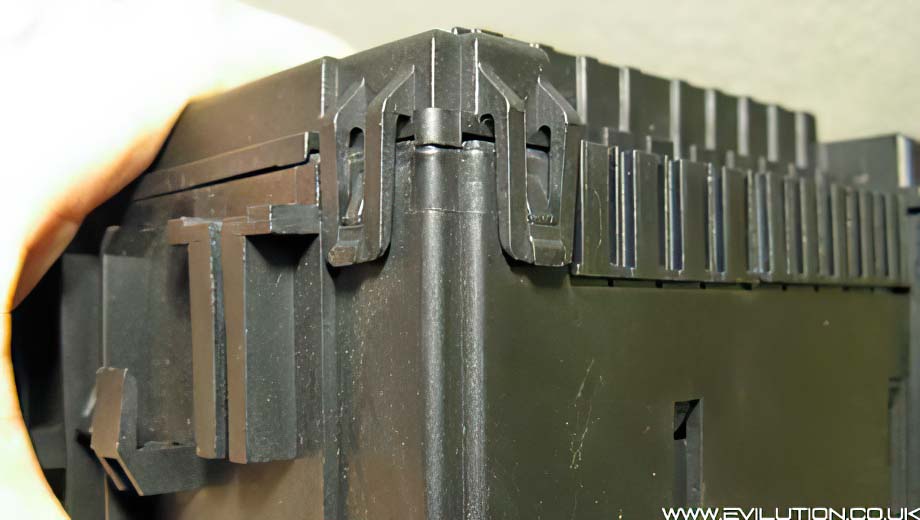

Son olarak her iki tarafta, fotoğrafta gördüğünüz klipsleri de iterek açın ve PCB’yi çıkarın.

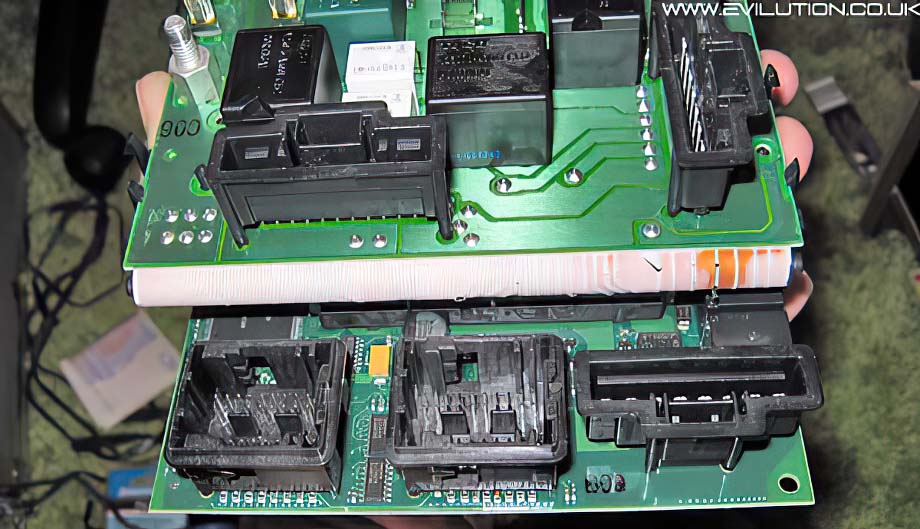

Ünitenin devre panelini tuttuğunuz yere dikkat edin, statik elektrikle zarar verebilirsiniz. Altta görülen kart tüm mikroçipleri üzerinde barındırandır.
